您現在的位置：首頁 >> 產品中心 >> 串聯諧振試驗裝置
發電機耐壓諧振試驗裝置、變頻串聯諧振耐壓試驗裝置、調頻串聯諧振耐壓設備、工頻諧振試驗裝置
執行標準：DL/T849.6-2004
1.勵磁變壓器為高低壓雙輸出；
2.調頻、調感可有效解決試驗盲點；
3.可做發電機直流耐壓試驗；
4.操作系統能完成電壓、電感的調節；
5.電感量配備合理，均有良好的諧振點。
6.可實時監測功率因數、氣隙的升降值
解決方案：

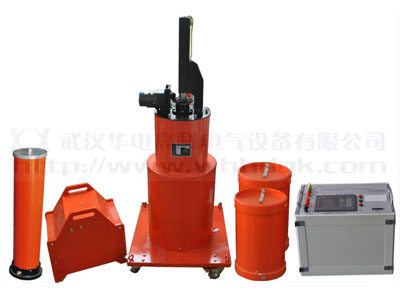

TFL-H發電機耐壓諧振試驗裝置是華電高科針對發電機交流耐壓專門生產的諧振試驗裝置
|
技術參數 |
|
|
額定輸出電壓 |
0～60kV（AC有效值）及其以下 |
|
輸出頻率 |
50Hz |
|
諧振電壓波形 |
純正弦波,波形畸變率﹤1.0% |
|
工作制 |
滿功率連續工作時間1min |
|
品質因數 |
10~40 |
|
最大試驗容量 |
3000kVA及其以下 |
|
工作電源 |
380V±15%、工頻50Hz |
|
系列產品配置及適用范圍： |
||||||
|
適用范圍（出口電壓20kV及以下電壓的發電機或電機的交流耐壓試驗，試驗頻率：50Hz） |
||||||
|
產品型號名稱 |
控制臺 |
調壓器 |
電抗器(干式) |
勵磁變(干式) |
分壓器 |
適用范圍 |
|
TFL-H/200/25 |
30kW |
30kVA (電動) |
200kVA/25kV 可調一臺 |
30kV （干式） |
30kV |
水力發電機 0.4~1.0μF （10 kV /40MW） |
|
TFL-H/300/50 |
60kW |
60kVA (電動) |
300kVA/50kV 可調一臺 |
60kV (油浸式) |
50kV |
火力發電機 0.27~0.33μF （20kV/300MW） |
|
TFL-H/600/50 |
60kW |
60kVA (電動) |
200kVA/50kV 可調一臺 400kVA/50kV 可調一臺 |
60kV (油浸式) |
50kV |
火力發電機 0.113~0.45μF （20kV/600MW） |
|
TFL-H/1200/50 |
120kW |
120kVA (電動) |
200kVA/50kV 固定兩臺 800kVA/50kV 可調一臺 |
120kV (油浸式) |
50kV |
水力發電機 0.6~1.8μF （20kV/600MW） |
|
TFL-H/2750/55 |
300kW |
300kVA (電動) |
750kVA/55kV 固定兩臺 800kVA/50kV 可調一臺 |
300kV (油浸式) |
60kV |
水力發電機 1.6~3.3μF （20kV/770MW） |
|
注：可根據試品對象參數定值解決方案 |
||||||
|
電力系統常用水力發電機的電容量參考表： |
|||
|
類別 |
發電機的參數 |
||
|
額定容量（MW） |
額定電壓（kV） |
相電容（μF） |
|
|
水力發電機 |
72.5~85 |
10.5 |
0.694 |
|
125~150 |
|
1.8~1.9 |
|
|
300 |
15.75 |
1.7~2.5 |
|
|
400 |
18.0 |
2~2.5 |
|
|
600 |
|
2.1~2.5 |
|
發電機耐壓諧振試驗裝置電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制造了調頻調感式發電機交流耐壓諧振升壓裝置。
